Montáž, spádování a dimenzování okapů dle ČSN 73 3610

Podle normy ČSN 73 3610 musí být podokapní žlaby vyspádovány v podélném sklonu 3 až 5 mm na 1 běžný metr (0,3–0,5 %) směrem k žlabovému kotlíku a podepřeny žlabovými háky v osové rozteči nejvýše 800 až 900 mm (600 mm na horách). Dimenze žlabu a svodu se řídí normou ČSN EN 12056-3: pro plochu střechy do 50 m² postačuje RŠ 250 mm se svodem Ø 80 mm, pro 50–110 m² RŠ 280–333 mm se svodem Ø 100 mm a nad 110 m² žlab RŠ 400 mm se svodem Ø 120 mm.

3 – 5 mm/m Předepsaný podélný spád žlabu (0,3–0,5 %) dle ČSN 73 3610
Max. 80–90 cm Maximální osová rozteč žlabových háků (v horách 60 cm)
10 – 20 mm Převýšení zadní hrany žlabu nad přední návalkou

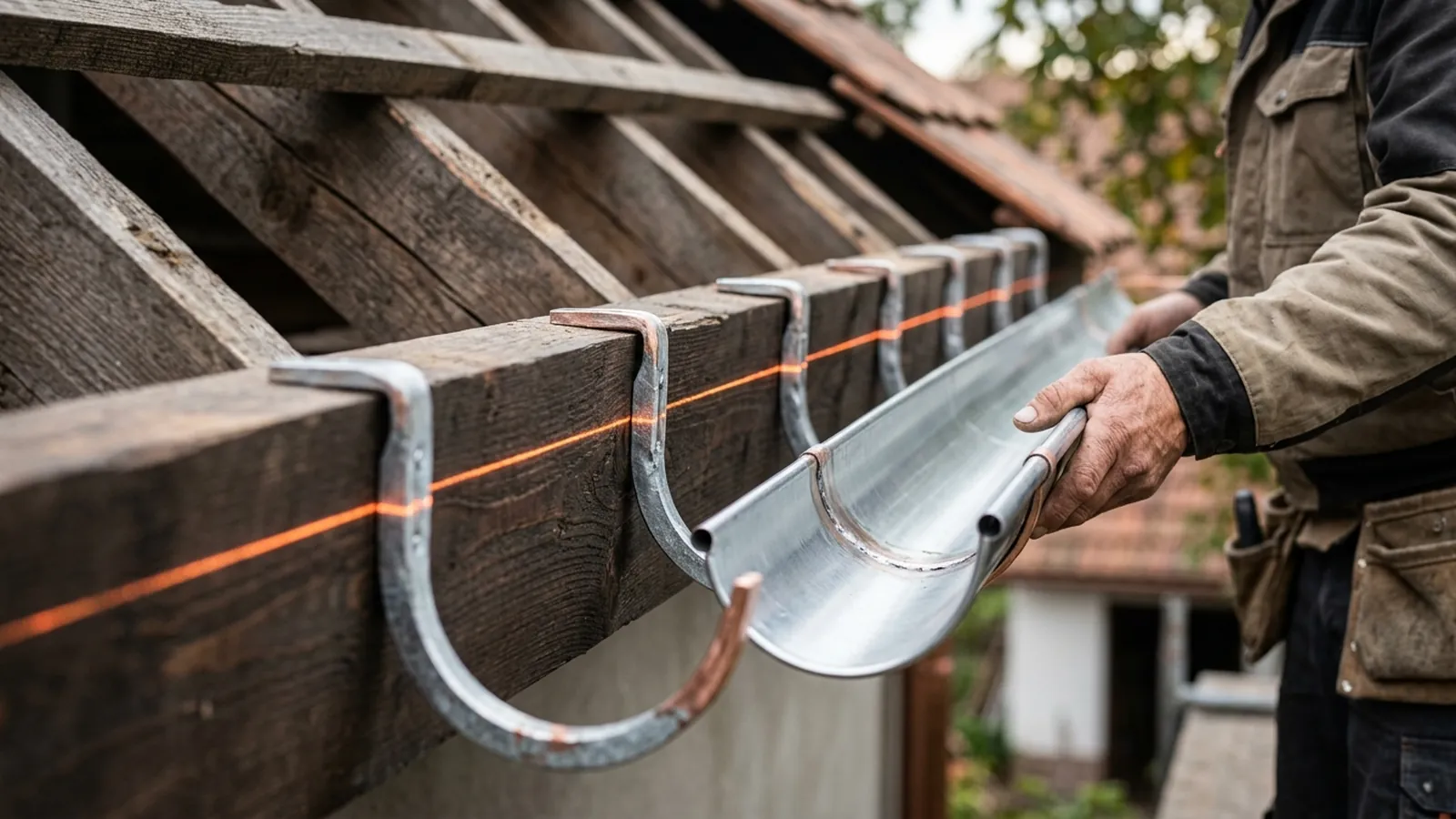

Detail montáže a vyrovnání žlabových háků podle napnuté šňůry do spádu 4 mm/m dle ČSN 73 3610
KLEMPÍŘSKÁ METODIKA ČSN 73 3610 ✨ Technická vizualizace · Spádování háků
ROZVINUTÁ ŠÍŘE ŽLABU (RŠ)
RŠ 250 / 333 / 400
Dimenzování profilu podle účinné půdorysné plochy střechy dle ČSN EN 12056-3.
DILATAČNÍ CELKY KOVŮ
12 až 18 metrů
Kompenzace tepelné roztažnosti Cu, ZnTi, FeZn a Al při ΔT = 100 K.
INŽENÝRSKÝ CAD KONFIGURÁTOR ODVODNĚNÍ · ČSN 73 3610 & ČSN EN 12056-3

Výpočet spádování žlabových háků, dilatace a dimenze RŠ

Zadejte délku okapové hrany, půdorysnou plochu střechy a klempířský materiál. Dvojitý CAD výkres v reálném čase vykreslí přesný počet háků, podélný pokles Δh, příčný profil RŠ a nutnost dilatační spojky.

CAD VÝKRES M 1:25 · VLEVO: PODÉLNÝ SPÁD HÁKŮ (ČSN 73 3610) · VPRAVO: PŘÍČNÝ ŘEZ ŽLABEM (ČSN EN 612) L = 12,0 m · i = 4 mm/m · Δh = -48 mm · 16 ks háků · RŠ 333 (Ø 150 mm)
A) PODÉLNÝ PROFIL SPÁDOVÁNÍ ŽLABU (ČSN 73 3610) Vodorovná referenční rovina okapnice střechy (0 mm) Průtok Q = 2,55 l/s (spád 4 mm/m) → Hák č. 1 (0 mm) Kluzné uložení v normě Celkový pokles Δh = -48 mm (-4,8 cm) Počet háků: 16 ks (rozteč 800 mm) ČSN 73 3610: Pokles o -3,2 mm na každý další hák · Svod Ø 100 mm u kotlíku B) PŘÍČNÝ ŘEZ ŽLABEM (ČSN EN 612) Přesah krytiny (1/3 Ø žlabu) Zadní hrana (+15 mm) Návalka (-15 mm přepad) Profil: RŠ 333 mm (Ø 150 mm) Svod: Ø 100 mm (kapacita 4,2 l/s) Bezpečnostní přepad přes návalku ven
12,0 m
2 m (Vikýř) 10 m (Rodinný dům) 15 m (Činžovní dům) 24 m (Blok)
85 m²
20 m² (do 50 m²) 85 m² (50–110 m²) 150 m² (nad 110 m²) 220 m²
3. Zvolený podélný spád i (dle ČSN 73 3610) 4 mm/m (0,4 %)
4. Klempířský materiál a dilatační limit
Hydraulické dimenzování žlabu a svodu (ČSN EN 12056-3)
Žlab RŠ 333 mm (Ø 150 mm) + Svod Ø 100 mm

Návrhový průtok dešťové vody Q = 2,55 l/s (kapacita profilu až 4,2 l/s). Standard pro pražské rodinné domy a menší bytové domy.

Teplotní roztažnost a dilatační prvek (ΔT = 100 K)
V NORMĚ BEZ DILATACE (roztažnost 26,4 mm)

Pro Titanzinek (ZnTi) / Měď (Cu) je maximální dilatační délka 12 m. Při překročení této délky je nutné osadit dilatační spojku s EPDM vložkou.

Upozornění: Tento výpočetní model vychází z technických norem ČSN 73 3610, ČSN EN 12056-3 a průměrných ceníkových sazeb klempířských a výškových prací v Praze pro orientační rozpočtové plánování. Nenahrazuje statický posudek ani závaznou položkovou nabídku po fyzické prohlídce objektu.

3D IZOMETRICKÝ ŘEZ PRAŽSKÉ KORUNNÍ ŘÍMSY · ČSN 73 3610 & ČSN EN 612

Interaktivní 3D anatomie okapového systému: Kde vznikají havárie a zatékání

Posuňte ovladač Rozložení 3D vrstev (0–100 %) nebo klikněte na libovolnou z 5 klempířských vrstev. Prohlédněte si v prostoru, proč musí čištění okapů vždy zahrnovat kotlík, kolena i patní gajgr.

05 05. Litinový gajgr + kalový koš Zápachová klapka · Napojení na stoku PVK 04 04. Kotlík & Dešťový svod Ø 100/120 mm ČSN EN 12056-3 · Dilatace Cu/ZnTi po 12–15 m Návalka −15 mm (ČSN EN 612) 03 02 02. Žlabové háky (rozteč max. 80–90 cm · spád i = 3–5 mm/m) 01 01. Střešní krytina (Bobrovka) + Okapní plech (přesah 1/3 žlabu)
TECHNOLOGICKÝ POSTUP MONTÁŽE DLE ČSN 73 3610

6 kroků odborného osazení žlabových háků, kotlíku a žlabu

Správně namontovaný podokapní žlab musí zachytit dešťovou vodu z krytiny, plynule ji odvést samospádem do kotlíku a zároveň nesmí být stržen sjíždějícím sněhem a ledem.

1. Vzorec celkového převýšení háků (ČSN 73 3610)
Výškový rozdíl Δh (mm) jako součin délky L (m) a spádu i (3–5 mm/m):
Δ h = L × i
2. Výpočet minimálního počtu žlabových háků
Při maximální normové osové rozteči d = 0,85 m (850 mm):
N háků = ⌈ L 0,85 ⌉ + 1
KROK 01 / ROZMĚŘENÍ A ČÍSLOVÁNÍ

Očíslování háků a zadlabání do bednění či krokví

Žlabové háky se rozloží s osovou roztečí max. 800–900 mm (nejvýše 150 mm od čel, rohů a kotlíku), očíslují se od nejvyššího bodu (č. 1) ke kotlíku a na hromadě se na nich narýsuje šikmá ryska spádu Δh.

KROK 02 / OHÝBAČKA A ŠŇŮRA

Přesný ohyb a vyrovnání podle dvou šňůr

Pomocí klempířské ohýbačky háků se každý hák ohne přesně v rysce. První a poslední hák se připevní vruty, napnou se dvě zednické šňůry (na dno a na přední návalku) a mezilehlé háky se zarovnají do přímky bez průhybů.

KROK 03 / BEZPEČNOSTNÍ PŘEPAD

Přední návalka o 10–20 mm níže než zadní hrana

Podle ČSN EN 612 musí ležet přední kruhová návalka žlabu o 10 až 20 mm níže než zadní ohyb. Při přívalovém dešti nebo ucpání kotlíku tak voda přeteče přes přední hranu volně před dům a nezatéká do krovu.

KROK 04 / PRODLOUŽENÍ STŘECHY

Poloha žlabu vůči sklonu střešní krytiny

Střed žlabu musí ležet pod přímkou prodloužené roviny střechy (krytina zasahuje do 1/3 až 1/2 šířky žlabu). Zároveň přední hrana žlabu leží o 10–20 mm pod spádnicí krytiny, aby sjíždějící sníh a led žlab neutrhl.

KROK 05 / ŽLABOVÝ KOTLÍK

Vyříznutí vtokového otvoru s lemem po vodě

V nejnižším bodě žlabu se klempířskými nůžkami vystřihne oválný otvor pro žlabový kotlík a jeho okraj se vyklepe směrem dolů do hrdla (cca 10–15 mm), aby proudící voda nezatékala mezi stěnu žlabu a kotlík.

KROK 06 / KLUZNÉ ULOŽENÍ & DILATACE

Upevnění příponek a vložení dilatační spojky

Žlab se vloží do přední návalky háku a zaklapne zadními plechovými příponkami tak, aby se mohl podélně pohybovat při změnách teploty. U úseků nad 12–15 m se v nejvyšším bodě osadí dilatační kus s EPDM vložkou.

NORMATIVNÍ TABULKY ČSN EN 12056-3 A ČSN EN 612

Tabulka dimenzování žlabů (RŠ) a svodů podle plochy střechy

Poddimenzovaný okap přetéká při každé letní bouřce, zatímco předimenzovaný žlab zbytečně prodražuje rekonstrukci. Následující tabulky shrnují závazné parametry dle platných českých a evropských norem.

Dimenzování půlkruhových podokapních žlabů (RŠ) a dešťových svodů dle ČSN EN 12056-3
Účinná půdorysná plocha střechy Rozvinutá šíře žlabu (RŠ) Vnitřní průměr žlabu Průměr svodu (DN) Max. průtok Q Typické použití v Praze
Do 50 m² RŠ 250 mm Ø 100 mm Ø 80 mm 1,5 l/s Garáže, zahradní altány, pergoly, vikýře a drobné přístavby
50 – 110 m² RŠ 280 – 333 mm Ø 125 – 150 mm Ø 100 mm 3,0 – 4,2 l/s Rodinné domy, řadové vily a menší bytové domy
Nad 110 m² (110 – 180 m²) RŠ 400 mm Ø 190 mm Ø 120 mm 6,5 l/s Pražské činžovní domy SVJ, historické paláce a průmyslové objekty
Minimální tloušťka plechu (ČSN EN 612), součinitel teplotní roztažnosti a maximální dilatační délka (ČSN 73 3610)
Klempířský materiál Min. tloušťka stěny Teplotní roztažnost (ΔT = 100 K) Max. dilatační celek Příslušná norma
Měď (Cu-DHP) 0,60 mm 1,65 mm / (m · 100 K) 12 – 15 m ČSN 73 3610 / ČSN EN 612
Titanzinek (ZnTi) 0,70 mm 2,20 mm / (m · 100 K) 12 – 15 m ČSN 73 3610 / ČSN EN 612
Pozinkovaná ocel (FeZn) 0,55 – 0,60 mm 1,20 mm / (m · 100 K) 15 – 18 m ČSN 73 3610 / ČSN EN 612
Lakovaný hliník (Prefa AlMn) 0,70 mm 2,40 mm / (m · 100 K) 12 m ČSN 73 3610 / ČSN EN 612
Tvrzené PVC (plast) 2,20 – 3,00 mm 7,00 – 8,00 mm / (m · 100 K) 6 – 10 m ČSN EN 607 / ČSN 73 3610
INŽENÝRSKÁ PORADNA

Časté dotazy ke spádování okapů, rozteči háků a dilatacím

Jaký je předepsaný spád okapového žlabu podle normy ČSN 73 3610?

Norma ČSN 73 3610 stanovuje pro podokapní žlaby minimální podélný spád 3 až 5 mm na 1 běžný metr (tj. 0,3 % až 0,5 %) směrem k odpadnímu hrdlu (kotlíku). Na 10metrovém úseku střechy tedy musí být poslední hák u kotlíku osazen o 30 až 50 mm níže než první hák na rozvodí. Při spádu menším než 3 mm/m ztrácí proudící voda samočisticí schopnost, na dně žlabu se usazuje bláto a v zimě vznikají ledové čočky.

Jaká je maximální povolená vzdálenost (rozteč) žlabových háků?

Maximální osová vzdálenost žlabových háků podle ČSN 73 3610 činí 800 až 900 mm v běžných sněhových oblastech (kam spadá i Praha). V horských a silně návětrných oblastech musí být rozteč zkrácena na maximálně 600 mm. Háky se osazují také nejvýše 150 mm od čela žlabu, od rohového spoje, od dilatační spojky a po obou stranách žlabového kotlíku.

Jak nadimenzovat průměr okapu (RŠ) a svodu podle plochy střechy dle ČSN EN 12056-3?

Dimenze se odvíjí od účinné půdorysné plochy střechy připadající na jeden dešťový svod: pro plochu do 50 m² (garáže, pergoly, vikýře) se volí žlab RŠ 250 mm (průměr 100 mm) a svod Ø 80 mm. Pro plochu 50 až 110 m² (rodinné domy) je předepsán žlab RŠ 280 nebo RŠ 333 mm (průměr 125–150 mm) a svod Ø 100 mm. Pro střechy nad 110 m² (činžovní domy SVJ) je nutný žlab RŠ 400 mm (průměr 190 mm) a svod Ø 120 mm.

Po kolika metrech musí být v okapovém žlabu instalována dilatační spojka?

Kovové i plastové žlaby mění svou délku v důsledku teplotních výkyvů mezi zimními mrazy (-20 °C) a letním rozpálením na slunci (+80 °C). Maximální délka jednoho dilatačního celku podle ČSN 73 3610 činí 12 až 15 m pro měď (Cu) a titanzinek (ZnTi), 12 m pro hliník (Al), 15 až 18 m pro pozinkovanou a poplastovanou ocel (FeZn) a 6 až 10 m pro plastové žlaby (PVC). Překročení této délky bez dilatačního prvku způsobí utržení letovaných spojů.

Proč musí být přední hrana (návalka) okapu níže než zadní hrana u střechy?

Podle ČSN EN 612 a ČSN 73 3610 musí být přední okapová návalka v řezu umístěna o 10 až 20 mm níže než zadní hrana žlabu přiléhající k okapnici. Pokud dojde při extrémní průtrži mračen nebo ucpání kotlíku listím k přeplnění žlabu, voda přeteče přes nižší přední návalku volně před dům a nezatéká přes zadní hranu do dřevěného podbití krovu, tepelné izolace a zdiva fasády.

Jak správně namontovat hroty proti holubům a ochranné síťky do okapů?

Ochranné hroty s nerezovými trny na UV-stabilizované polykarbonátové základně se na přední návalku žlabu připevňují nerezovými klipy nebo pružným neutrálním klempířským tmelem (nikdy se nevrtají skrz dno žlabu!). Ochranné polyetylenové mřížky proti listí se zacvakávají pod návalku; doporučujeme je instalovat tam, kde listnaté stromy přesahují střechu, zatímco u střech pod borovicemi a smrky volíme raději otevřený žlab se sítkem v kotlíku, protože jemné jehličí mřížkou propadává.

NORMATIVNÍ SHRNUTÍ (Technická Redakce Klempířských Standardů a Výškových Prací)
  • Norma ČSN 73 3610 předepisuje podélný spád podokapních žlabů 3–5 mm/m (0,3–0,5 %), maximální rozteč žlabových háků 800–900 mm (v horách 600 mm) a osazení přední návalky o 10–20 mm níže než zadní hrany žlabu.
  • Dilatační celky žlabů nesmí překročit 12–15 m u mědi (Cu) a titanzinku (ZnTi), 15–18 m u pozinkované oceli (FeZn) a 6–10 m u plastu (PVC).
  • Norma ČSN EN 12056-3 stanovuje dimenze podle účinné půdorysné plochy střechy: do 50 m² žlab RŠ 250 (Ø 100 mm) + svod Ø 80 mm; 50–110 m² žlab RŠ 280–333 (Ø 125–150 mm) + svod Ø 100 mm; nad 110 m² žlab RŠ 400 (Ø 190 mm) + svod Ø 120 mm.
  • Norma ČSN EN 612 definuje minimální tloušťku plechu: titanzinek ZnTi 0,70 mm, měď Cu 0,60 mm, pozink FeZn a poplastovaný plech 0,55–0,60 mm a hliník Prefa 0,70 mm.
